Классификация IP — как прочность зависит от цифр на упаковке?

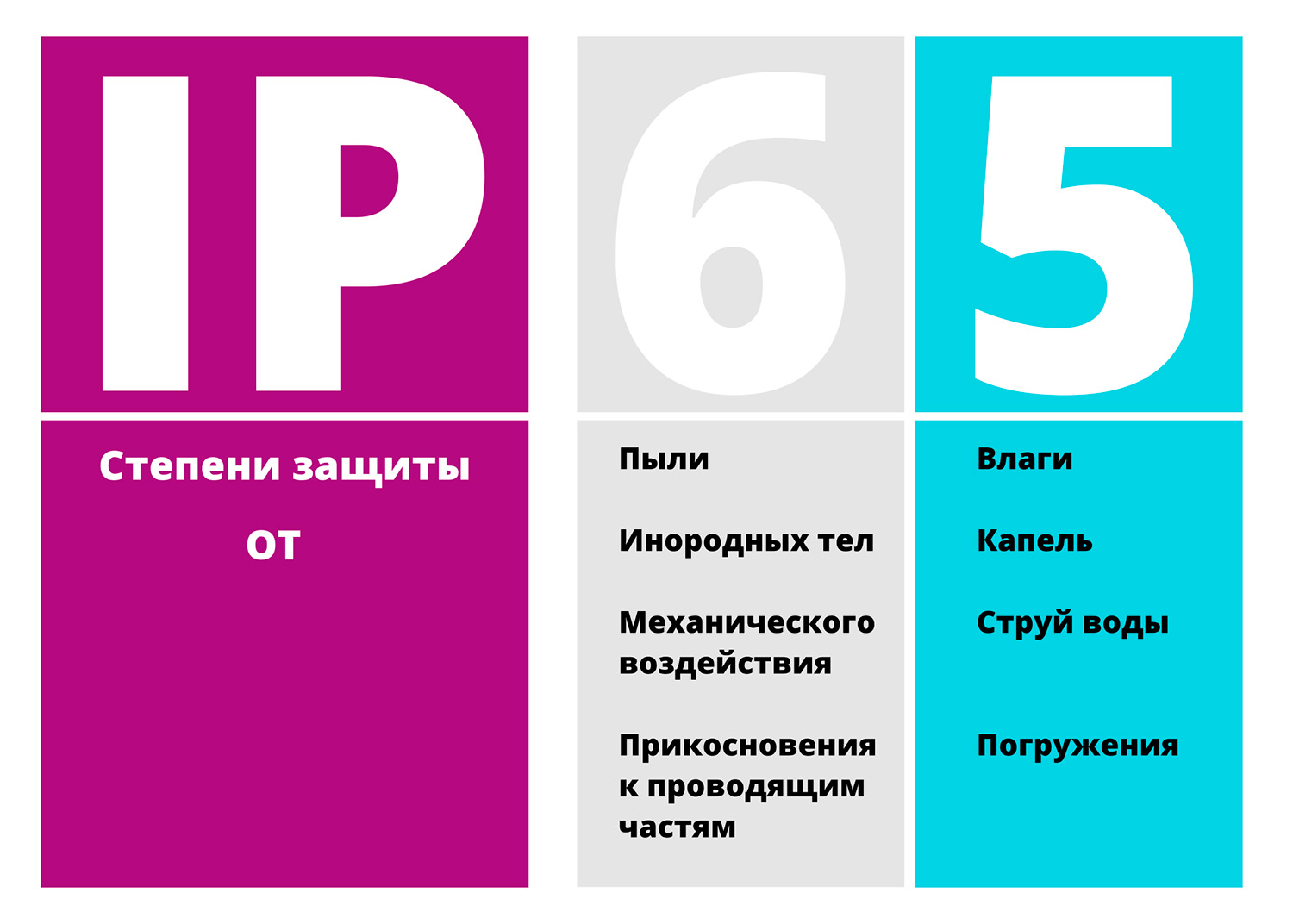

Для определения уровня прочности светильника используется классификация IP — International Protection — показывающая степень защиты прибора от воздействий окружающей среды. Записана эта классификация на упаковке, в инструкции или на самом корпусе, и состоит из букв IP и двух цифровых обозначений.
Первая цифра в записи этой классификации показывает защиту от попадания пыли, инородных тел, механических воздействий и прикосновений к проводящим частям корпуса.
Вторая цифра — степень защиты от воды, капель дождя.
Разберемся с обоими параметрами
Сопоставление защищенности от механических повреждений с первой цифрой классификации:
|
0 |
Полное отсутствие защиты |
|
1 |
Ограничивается попадание в корпус твердых тел размером свыше 50 миллиметров (части тела, крупные предметы) |
|
2 |
Ограничивается попадание в корпус твердых тел размером свыше 12 миллиметров (пальцы, небольшие предметы) |
|
3 |
Ограничивается попадание в корпус твердых тел размером свыше 2,5 миллиметров (тонкие инструменты, проволока) |
|
4 |
Ограничивается попадание в корпус твердых тел размером свыше 1 миллиметра |
|
5 |
Частично ограничивается попадание пыли, снижается возможность прикосновений к частям прибора, проводящим ток |
|
6 |
Абсолютная защита от попадания в корпус пыли, отсутствие риска прикосновений к частям прибора, проводящим ток |
Сопоставление степени влагозащиты со второй цифрой классификации:
|
0 |
Полное отсутствие влагозащиты |
|
1 |
Защищен от вертикально падающих капель |
|
2 |
Защищен от попадания капель, падающих под углов 15° и меньше |
|
3 |
Защищен от попадания капель, струй под углом не более 60 ° |
|
4 |
Защищен от падающих под любым углом капель |
|
5 |
Защищен от падающих под любым углом струй |
|
6 |
Защищен от попадания струй под любым углом и любым давлением |
|
7 |
Частично защищен при погружении в воду (для кратковременного и неглубокого погружения) |
|
8 |
Полностью защищен при погружении в воду, применим для подводного освещения |
Основные классы IP
IP20 — осветительные приборы для домашнего использования, для офисов, магазинов и других помещений с низкой вероятностью возникновения механических повреждений и попадания влаги.
IP21/22 — осветительные приборы для расположения под навесами, в холодных промышленных помещениях.
IP23 — осветительные приборы для размещения на открытом пространстве без навесов и в холодных промышленных помещениях.
IP43/44 — уличные светильники, защищенные от проникновения капель и небольших предметов.
IP50 — светильники для промышленных помещений с высоким риском механических повреждений, попаданий осколков и других мелких частиц, неприменимы для влажных мест.
IP54 — светильники для промышленных помещений с вероятностью попадания как пыли, так и капель воды.
IP60 — светильники для промышленных помещений с сильным уровнем загрязнения и вероятности попадания небольших тел, осколков.
IP65/66 — ударопрочные светильники с защитой от влаги.
IP67/68 — подводные светильники с защитой от механических повреждений.
Классификация определяется производителем, ваша задача — выбрать светильник, соответствующий условиям, в которых он будет использоваться.
